H-Boost IGBT模组
我们的IGBT模块采用自主开发的750V、1200V IGBT芯片及框架灌胶H-Boost封装技术,单只产品可搭配12颗或者18颗 IGBT芯片来满足不同客户的功率段需求,满足AQG 324标准可靠性要求,是符合汽车应用要求的电源模块,专为纯电和混合动力新能源汽车应用设计。
产品详情

       H-Boost IGBT功率模块采用全桥框架灌胶封装设计,通过多组IGBT和FRD并联,高导热性能的陶瓷覆铜基板Al2O3和Si3N4,圆柱和椭圆柱pinfin散热底板,超声波端子焊,实现低热阻0.11K/W,低损耗,大电流950A、820A、560A输出,满足客户400V/800V电压平台,100kW-200kW不同功率段应用需求。

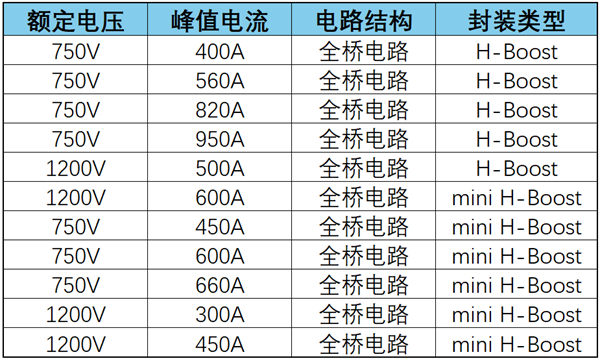

IGBT模组参数规格

H-Boost IGBT.jpg

产品特点

● 采用第七代Trench FS 1.6μm pitch精细微沟槽芯片

● 高导热性能的陶瓷覆铜基板Al2O3或Si3N4

● 涵盖400A至950A电流范围

● 椭圆柱/圆柱Pinfin散热底板

● 水平振幅超声波端子焊提升可靠性

● 采用直接水冷基板

● 高电流密度、低开关损耗、低杂散电感

● 集成温度检测NTC温度传感器

● 长时工作等效结温150°C、短时最大等效结温175°C

● 最大可满足200kW电机需求

典型应用

● 纯电动汽车
● 混合电动汽车
● 电机驱动
